K系列往復式給料機（往復式給煤機）

給煤機電機振動給料機,電磁振動給料機,剛性葉輪給料機,振動放礦給料機,往復式給煤機

K型往復式給料機專業生產廠家產品銷往全國!電話:18953724511/ 18605374511K型往復式給料機（往復式給煤機)系列產品用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。 K型往復式給料機是利用···

全國24小時銷售熱線:

K型往復式給料機專業生產廠家產品銷往全國!電話:18953724511 / 18605374511
K型往復式給料機（往復式給煤機)系列產品用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。K型往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。

K型往復式給料機(往復式給煤機)產品工作原理與結構說明：

K型往復式給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
本系列往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

K型往復式給料機(往復式給煤機)產品主要特點:

1、工作可靠、壽命長，重量輕，體積小，維護保養方便。
2、結構簡單，運行可靠，調節安裝方便；采用封閉式框架結構，大大提高了機架的剛度。
3、裝有限矩型液力偶合器，能滿載啟動，過載保護。
4、最大給料量可達1200t/h（煤）,是目前國內最大的往復式給料機。
5、采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。
6、側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。
7、驅動裝置對稱布置，并采用雙推桿，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。
8、底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。
9、襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用，降低維修費用。

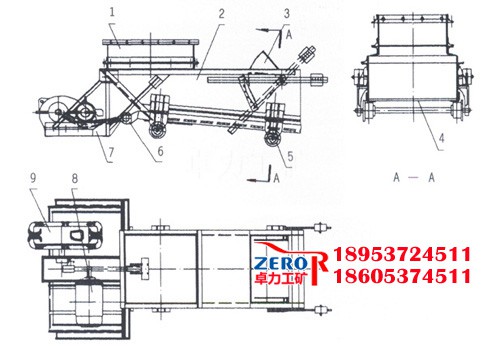

K型往復式給料機(往復式給煤機)產品外形示意圖：

K型往復式給料機(往復式給煤機)產品技術參數表：

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底板行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200 150 100 50	4 3 2 1	100 75 50 25	90 67 45 22	150 112 75 39	135 100 68 34	225 170 133 55	200 150 100 50	330 247 165 83	300 220 150 75	590 440 295 148	530 395 268 132
曲柄轉速（r/min）			57		57		57		62		62
電動機	型號		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M-6 （Y160M-6）		YB200L₁-6 （Y200L₁-6）
	功率		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號		JZQ-350		JZQ-350		JZQ-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許最大粒度	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量	帶料斗		1127		1251		1481		1927		2737
	不帶料斗		1026		1144		1342		1735		2505

注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）

K型往復式給料機(往復式給煤機)產品主要外形尺寸圖：

K型往復式給料機(往復式給煤機)產品主要外形尺寸對照表:

型號	A	B	C	H	H1	H2	H3	L	11	12	13	14	15	16
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500

表二：

型號	17	18	19	110	111	112	*n113**	114	*n115**	116	*NMD**
K-0	550	500	500	830	35	191	1*200	131	1*190	190	14*M20
K-1	800	750	750	1080	35	275	1*280	131	1*190	190	16*M20
K-2	800	750	750	1080	35	208	1*208	91	1*225	225	17*M20
K-3	1050	1000	1000	1300	35	273	1*273	91	1*290	290	17*M20
K-4	1300	1250	1580	1580	35	270	1*270	96	1*320	220	20*M20

說明:

1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。
2.調調節閘門時,其給料量受調節閘門控制。
3.一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。

K型往復式給料機產品安裝及使用指導:

1.往復式給料機是固定安裝在儲料倉口下,在安裝前需要確定水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。
2.安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承最高溫升不得高于60℃。
3.依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4”選擇固定,將銷軸插入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車。

客戶訂貨須知:

1.簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2.隨機技術文件：產品合格證、裝箱單、產品使用說明書。
3.設備出廠時一般使用的是普通電機、電壓為380V、配套使用的是ZQ系列減速機；如有特殊要求，如（使用其它電壓電機、防爆電機、以及其它型號減速機等）需在訂貨時說明。
